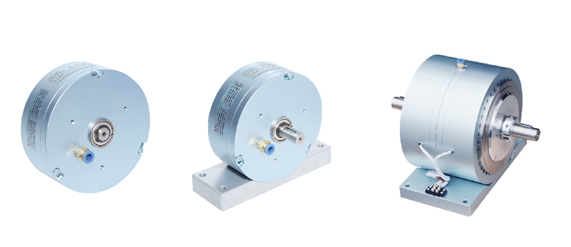

HZ-Q型气冷却磁滞制动器

来源：　点击数：9797次　更新时间：2021/9/20 22:39:30

型号		额定扭矩	额定电流	电压	线圈电阻（于25°±10％）	加压缩空气		不加压缩空气		惯性矩	最高转速	重量
		额定扭矩	额定电流	电压	线圈电阻（于25°±10％）	5分钟	持续	5分钟	持续	惯性矩	最高转速	重量
		N•m	mA	VDC	Ω（Ohm）	watts	watts	watts	watts	kg•cm²	rpm	Kg
不带底座	HZ-0.3/Q	0.3	390	24	62	200	200	75	20	1.8×10^-1	25000	1.35
	HZ-0.5/Q	0.5	390	24	62	400	400	120	35	1.8×10^-1	25000	1.35
	HZ-1/Q	1	400	24	60	800	800	320	80	1.1×10⁰	25000	1.8
	HZ-2/Q	2	315	24	76	1000	800	460	115	3.2×10⁰	25000	3.5
	HZ-3/Q	3	750	24	32	1300	1100	680	165	6.8×10⁰	20000	5.2
	HZ-5/Q	5	750	24	32	2300	2000	1000	200	1.3×10¹	15000	9.6
	HZ-6/Q	6	750	24	32	2300	2000	1000	200	1.4×10¹	15000	9.6
	HZ-10/Q	10	1200	24	20	2800	2500	1200	350	6.2×10¹	10000	21.8
	HZ-12/Q	12	1200	24	20	2800	2500	1200	350	6.2×10¹	10000	21.8
	HZ-15/Q	15	1200	24	20	2800	2500	1200	350	6.2×10¹	10000	21.8
		N•m	mA	VDC	Ω（Ohm）	watts	watts	watts	watts	kg•cm²	rpm	Kg
带底座	HZ-0.3J/Q	0.3	390	24	62	200	200	120	35	1.8×10^-1	25000	1.65
	HZ-0.5J/Q	0.5	390	24	62	400	400	120	35	1.8×10^-1	25000	1.65
	HZ-1J/Q	1	400	24	60	800	800	320	80	1.1×10^-0	25000	2.1
	HZ-2J/Q	2	315	24	76	1000	800	460	115	3.2×10^-0	25000	3.8
	HZ-3J/Q	3	750	24	32	1300	1100	680	165	6.8×10^-0	20000	5.7
	HZ-5J/Q	5	750	24	32	2300	2000	1000	200	1.3×10¹	15000	11
	HZ-6J/Q	6	750	24	32	2300	2000	1000	200	1.4×10¹	15000	11
	HZ-10J/Q	10	1200	24	20	2800	2500	1200	350	6.2×10¹	10000	21.8
	HZ-12J/Q	12	1200	24	20	2800	2500	1200	350	6.2×10¹	10000	21.8
	HZ-15J/Q	15	1200	24	20	2800	2500	1200	350	6.2×10¹	10000	21.8
	HZ-24J/Q	24	1600	24	15	5300	3000	2000	450	1.24×10²	10000	44
	HZ-30J/Q	30	1600	24	15	5300	3000	2000	450	1.24×10²	10000	44
	HZ-40J/Q	40	1600	24	15	7000	3200	4000	450	7.85×10²	4000	65
	HZ-50J/Q	50	1600	24	15	7000	3200	4000	450	7.85×10²	4000	65
	HZ-100J/Q	100	1600	24	15	8500	3500	4300	500	1.28×10³	3000	120
