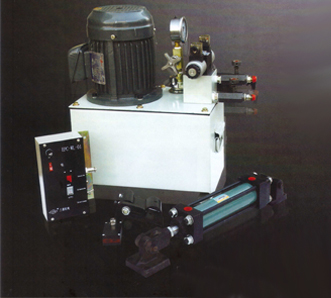

 EPC-DY型电液纠偏系统
来源：　点击数：10225次　更新时间：2021/9/7 18:49:25
EPC-DY型电液纠偏系统、EPC-QY型气液纠偏控制系统是对生产线中卷料在传递时位置偏移进行控制的系统。具有自动检测、自动跟跟踪、自动调整等功能。能对纸张、薄膜、不干胶带、铝箔等物料的标志线或边缘进行跟踪纠偏，以保证卷绕、分切的整齐。该系统可用于轻工、纺织、印染、印刷、带钢、有色金属等行业。EPC-DY型电液纠偏系统是采用对射红外线光电传感器，EPC-QY型气液纠偏系统是采用气敏式传感器，对边缘进行非接触检测，经控制器运算处理后驱动液压伺服阀，由液压伺服阀线性分配由泵吸入的液压油推动油缸进行左右纠偏，具有较高的精度和灵敏度。
技术参数
EPC-DY-01
EPC-DY-02
EPC-QY-01
电机电源
3φ380V 50HZ
3φ380V 50HZ
3φ380V 50HZ
控制电源
220V 50HZ
220V 50HZ
220V 50HZ
电机转速
1400r/min
1400r/min
1400r/min
电机功率
0.75kW
1.5kW
0.55kW
工作压力
0-25kg/cm2
0-70kg/cm2
0-15kg/cm2
油箱容积
10L
40L
15L
油泵流量
5L/min
20L/min
6L/min
油缸直径
φ40φ50φ63
φ63φ80φ100
φ40φ50
行程
100-450mm选用
100-450mm选用
100-450mm选用
检测传感器
光电传感器
光电传感器
光电传感器
纠偏精度
±0.5mm
±0.5mm
±0.5mm
纠偏速度
0-40mm/s 可调
0-40mm/s 可调
0-40mm/s 可调
推重
6000kg
15000kg
5000kg
外形尺寸
450×240×500
450×360×530
450×240×510
重量
50kg
75kg
60kg

MOB-CA型液压缸外形尺寸


缸径
A
B
C
D
E
F
G
H
K
M
R
S
Z
PT
ф40
M16×1.5
12
22
28
17
20
30
30
36
64
13
50
211
ZG3/8
ф50
M16×1.5
16
22
28
18
20
30
30
36
70
16
50
211
ZG3/8
ф60
M22×1.5
20
30
40
20
30
31
31
46
85
20
50
248
ZG3/8
ф80
M26×1.5
30
30
40
20
32
37
37
68
106
30
55
289
ZG1/2
ф100
M30×1.5
35
35
45
20
32
37
37
73
122
35
80
324
ZG1/2
